Šiuolaikinėse elektros ir pramoninėse sistemose kabelių valdymas yra daugiau nei tiesiog laidų nukreipimas iš vieno taško į kitą. Tinkama kabelio apsauga turi tiesioginės įtakos saugai, įrangos ilgaamžiškumui, veikimo efektyvumui ir priežiūros išlaidoms. AnAlkūnės kabelio riebokšlisyra specialiai sukurtas nuvesti kabelius 90 laipsnių kampu, išlaikant saugų sandarumą, įtempių mažinimą ir aplinkos apsaugą. Šiame straipsnyje nagrinėjamos su alkūninių kabelių riebokšliais susijusios funkcijos, pritaikymai, pranašumai, įrengimo svarstymai, medžiagų pasirinkimas, priežiūros praktika ir pirkimo veiksniai. Nesvarbu, ar esate inžinierius, rangovas, objekto vadovas, įrangos gamintojas ar pirkimų specialistas, alkūninių kabelių riebokšlių vaidmens supratimas gali padėti priimti geresnius sprendimus dėl savo projektų.

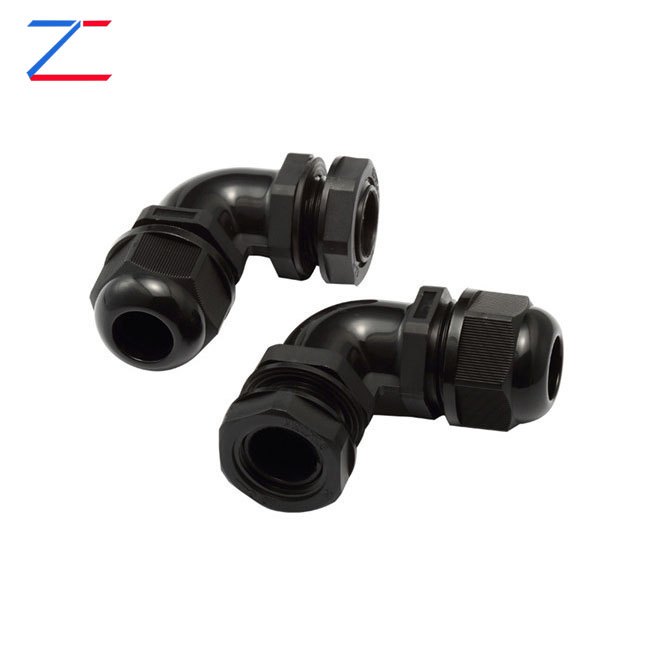

Alkūninė kabelio įvorė yra specializuotas kabelių įvedimo įtaisas, skirtas leisti kabeliams pereiti per plokštes, jungiamąsias dėžes, valdymo spintas ir įrangos korpusus, keičiant kryptį maždaug 90 laipsnių kampu. Skirtingai nuo įprastų tiesių kabelių riebokšlių, alkūninių kabelių riebokšliai sudaro kampinį kelią, kuris padeda sumažinti kabelio lenkimo įtampą ir optimizuoti erdvės išnaudojimą.
Kadangi pramonės įranga tampa vis kompaktiškesnė, inžinieriai dažnai susiduria su iššūkiais, susijusiais su kabelių nukreipimu. Dėl ribotos įrengimo vietos, perpildytų valdymo pultų ir sudėtingų aplinkos sąlygų tradiciniai kabelių įvedimo būdai yra mažiau veiksmingi. Alkūninė kabelio riebokšlė sprendžia šiuos iššūkius siūlydama praktišką sprendimą, kuriame derinama kabelio apsauga, sandarinimo efektyvumas ir krypties lankstumas.
Šios kabelių riebokšlės dažniausiai naudojamos automatizavimo sistemose, telekomunikacijų įrangoje, atsinaujinančios energijos įrenginiuose, transporto infrastruktūroje, laivuose ir pramoninėse mašinose.
Pagrindinė alkūninio kabelio riebokšlio funkcija yra pritvirtinti ir apsaugoti kabelius, nukreipiant jų įėjimo kelią. Kai kabelis praeina per riebokšlį, suspaudimo elementai sukuria sandarų sandariklį aplink kabelio apvalkalą. Tai neleidžia teršalams, tokiems kaip dulkės, vanduo, drėgmė, cheminės medžiagos ir šiukšlės, patekti į gaubtą.
Tuo pačiu metu liauka užtikrina mechaninį įtempimą. Užuot privertusi kabelį smarkiai lenkti iškart po įėjimo į skydą, alkūnės konstrukcija sukuria sklandesnį perėjimą, kuris sumažina mechaninį įtempimą.
Šis dizainas prisideda prie:
Nors įvairių gamintojų dizainas skiriasi, daugumoje alkūninių kabelių riebokšlių yra šie komponentai:
| Komponentas | Funkcija |
|---|---|
| Kūnas | Pagrindinis konstrukcinis korpusas suteikia tvirtumo ir atramos |
| Suspaudimo veržlė | Priveržia aplink kabelį, kad būtų saugiai laikomas |
| Sandarinimo žiedas | Sukuria vandeniui ir dulkėms atsparią apsaugą |
| Užrakto veržlė | Pritvirtina liauką prie gaubto |
| Alkūnės skyrius | Suteikia 90 laipsnių kabelio nukreipimo kampą |
| Suspaudimo mechanizmas | Siūlo įtempių mažinimą ir kabelio sulaikymą |
Kiekvienas komponentas prisideda prie bendro kabelio riebokšlio veikimo, užtikrindamas aplinkos sandarumą ir mechaninę apsaugą.
Alkūninių kabelių riebokšlių populiarumas kyla dėl kelių praktinių pranašumų.
Erdvės optimizavimas
Kampinė konstrukcija leidžia efektyviai nutiesti kabelius uždarose erdvėse, sumažinant netvarką ir pagerinant valdymo spintų organizavimą.
Sumažintas kabelio įtempis
Staigūs posūkiai laikui bėgant gali pažeisti kabelių laidininkus ir izoliaciją. Alkūnės kabelių riebokšliai užtikrina sklandesnį perėjimą, kuris sumažina įtampą.
Patobulinta apsauga
Aukštos kokybės sandarinimo sistemos apsaugo įrangą nuo drėgmės, dulkių ir teršalų.
Pagerintas įrangos patikimumas
Apsaugoti kabeliai patiria mažiau gedimų, todėl priežiūros išlaidos mažesnės ir prastovos laikas.
Profesionali išvaizda
Sutvarkytas kabelių vedimas pagerina bendrą įrengimo estetiką ir supaprastina būsimą priežiūrą.
Alkūninių kabelių riebokšliai dėl savo universalumo tarnauja įvairioms pramonės šakoms.
| Pramonė | Tipiškas taikymas |
|---|---|
| Pramoninė automatika | Valdymo spintos ir PLC sistemos |
| Atsinaujinanti energija | Saulės inverteriai ir vėjo turbinų sistemos |
| Jūrinis | Laivo elektros sistemos |
| Telekomunikacijos | Lauko komunikacijos spintos |
| Geležinkelio transportas | Signalų valdymo ir maitinimo sistemos |
| Nafta ir dujos | Pavojingos zonos įranga |
| Statyba | Elektros infrastruktūros statyba |
| Duomenų centrai | Kabelių valdymo sistemos |
Dėl gebėjimo atlaikyti atšiaurias sąlygas alkūninių kabelių riebokšliai ypač vertingi lauko ir pramoninėje aplinkoje.
Medžiagos pasirinkimas daro didelę įtaką našumui ir ilgaamžiškumui.
Žalvarinės alkūnės kabelių riebokšliai
Nikeliuotas žalvaris
Nerūdijantis plienas
Nailonas (poliamidas)
Tinkamos medžiagos pasirinkimas priklauso nuo aplinkos sąlygų, mechaninių reikalavimų ir biudžeto.
Norint pasirinkti tinkamą produktą, reikia atidžiai įvertinti keletą veiksnių.
Tinkamai parinkta kabelių įvorė pagerina eksploatavimo saugumą ir sumažina būsimas pakeitimo išlaidas.
Tinkamas montavimas yra būtinas norint maksimaliai padidinti kabelių riebokšlio našumą.
Neteisingas montavimas gali pakenkti vandeniui atspariam veikimui ir įtempių mažinimo galimybėms.
| Funkcija | Alkūnės kabelio riebokšlis | Tiesi kabelio jungtis |
|---|---|---|
| Krypties keitimas | 90 laipsnių | Tiesus įėjimas |
| Erdvės efektyvumas | Puikiai | Vidutinis |
| Kabelio įtampos mažinimas | Aukštas | Žemesnis |
| Kompaktiški įrengimai | Idealus | Ribotas |
| Maršruto lankstumas | Prasmingesnis | Pagrindinis |
Įrenginiams, kuriems reikalinga ribota erdvė arba krypties kabelių vedimo reikalavimai, alkūninės kabelių riebokšlės dažnai yra geriausias sprendimas.
Problema: vandens patekimas
Sprendimas: patikrinkite sandariklio vientisumą ir tinkamai priveržkite.
Problema: kabelio paslydimas
Sprendimas: Patikrinkite kabelio dydžio suderinamumą ir glaudinimo nustatymus.
Problema: korozija
Sprendimas: Pasirinkite korozijai atsparias medžiagas, pvz., nerūdijantį plieną.
Problema: įtrūkęs korpusas
Sprendimas: Venkite per daug priveržti ir naudokite gaminius, pritaikytus aplinkos sąlygoms.
Problema: nepakanka vietos
Sprendimas: naudokite kompaktiškas alkūninių kabelių riebokšlių konstrukcijas, specialiai sukurtas sandariems įrengimams.
Įprasta priežiūra padeda pailginti tarnavimo laiką ir išlaikyti sistemos patikimumą.
Prevencinė priežiūra yra žymiai pigesnė nei avarinis remontas dėl kabelių gedimų.
Pramonėms žengiant link didesnio automatizavimo ir skaitmeninimo, kabelių valdymo sprendimai toliau tobulėja.
Gamintojai daug investuoja į naujoviškus kabelių apsaugos produktus, kad atitiktų vis griežtesnius eksploatacinius reikalavimus.
1 klausimas: kokia yra pagrindinė alkūninio kabelio riebokšlio paskirtis?
Pagrindinis jo tikslas yra saugiai nutiesti kabelius 90 laipsnių kampu, išlaikant sandarumą, apsaugą ir įtempių mažinimą.
2 klausimas: ar alkūnės kabelių riebokšliai yra atsparūs vandeniui?
Daugelis modelių yra sukurti su aukštais IP reitingais, tokiais kaip IP66, IP67 arba IP68, todėl užtikrina puikų atsparumą vandeniui ir dulkėms.
3 klausimas: kuri medžiaga yra geriausia jūrinei aplinkai?
Paprastai pirmenybė teikiama nerūdijančiam plienui, nes jis atsparus korozijai.
4 klausimas: ar alkūninių kabelių riebokšlius galima naudoti lauke?
Taip. Gaminiai, skirti naudoti lauke, yra specialiai sukurti taip, kad atlaikytų UV poveikį, drėgmę ir temperatūros svyravimus.
5 klausimas: kaip nustatyti tinkamą liaukos dydį?
Išmatuokite išorinį kabelio skersmenį ir suderinkite jį su riebokšlio gamintojo nurodytu užspaudimo diapazonu.
6 klausimas: ar alkūninių kabelių riebokšliai tinka pramoninei automatikai?
absoliučiai. Jie plačiai naudojami valdymo pultuose, robotikoje, jutikliuose ir pramoninėse mašinose.
7 klausimas: kiek laiko paprastai tarnauja kabelių riebokšliai?
Tarnavimo laikas skiriasi priklausomai nuo medžiagos kokybės ir aplinkos sąlygų, tačiau aukštos kokybės kabelių riebokšliai gali patikimai veikti daugelį metų.
Alkūninio kabelio riebokšlis yra daug daugiau nei paprastas kabelio priedas. Jis yra svarbus kabelių apsaugos, įtempių mažinimo, aplinkos sandarinimo ir efektyvaus kabelių nukreipimo komponentas. Nuo pramoninės automatikos ir atsinaujinančios energijos sistemų iki jūrų įrenginių ir telekomunikacijų infrastruktūros, alkūninių kabelių riebokšliai labai prisideda prie sistemos patikimumo ir saugos.
Pasirinkusios tinkamą medžiagą, dydį, sandarinimo lygį ir montavimo būdą, organizacijos gali pagerinti įrangos veikimą, sumažinti priežiūros išlaidas ir pailginti kabelio tarnavimo laiką.
